Как обмениваться пользовательскими данными между ECHOMAP и STRIKER

Эхолоты серий ECHOMAP и STRIKER могут обмениваться пользовательскими данными — путевыми точками, маршрутами, треками — через провода в кабеле питания. Особенно это полезно для STRIKER: у него нет слота для карты памяти, и другим способом перенести данные не получится.

Совместимые устройства

• все STRIKER, STRIKER Plus и STRIKER Vivid;
• все echoMAP (без CHIRP), кроме echoMAP 50sv/dv и 70sv/dv;
• все echoMAP CHIRP;
• все ECHOMAP Plus, кроме ECHOMAP Plus 70cv/sv и 90cv/sv;
• ECHOMAP UHD 6x.

Важно. Серия ECHOMAP Ultra эту функцию не поддерживает.

Другие способы обмена

• echoMAP 7x cv/sv, 9x sv и Ultra передают данные по кабелю Garmin Marine Network.
• Устройства со слотом microSD/SD обмениваются данными через карту памяти.
• Устройства с ActiveCaptain синхронизируют данные через смартфон и передают на другое совместимое устройство.

Как соединить провода

В жгуте кабеля питания четыре провода. Для обмена данными (или NMEA 0183) используются синий и коричневый.

Настройка устройств

Включите обмен данными на обоих устройствах:

1. Откройте главный экран.
2. Выберите Пользовательские данные → Управление данными.
3. Включите Обмен данными пользователя.

На ECHOMAP дополнительно настройте последовательный порт:

1. Откройте главный экран и выберите Настройки → Подключения → Последовательный порт.
2. Выберите Garmin High Speed.

STRIKER всегда работает в режиме Garmin High Speed, поэтому эту настройку на нём делать не нужно.

После настройки все пользовательские данные — уже существующие и новые — будут копироваться с одного устройства на другое.

Важно. Пока оба устройства включены, команда «Очистить пользовательские данные» на одном из них удалит данные и на втором.

Если устройства далеко друг от друга

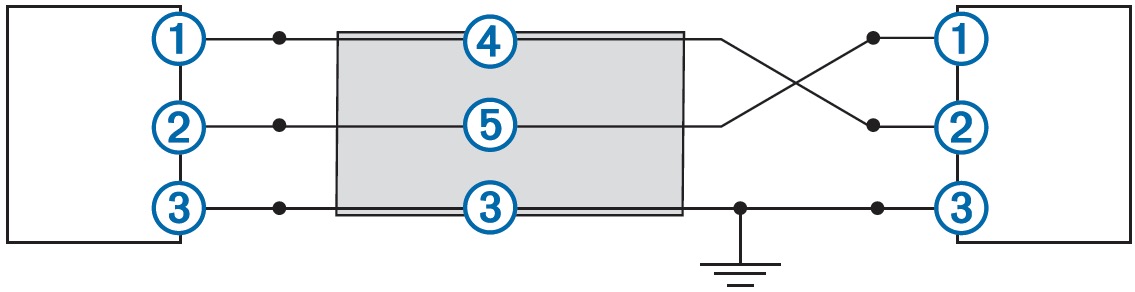

Используйте удлинительный кабель Garmin User Data Sharing Cable.

Первое устройство → удлинитель

• синий провод устройства — к зелёному проводу удлинителя;
• коричневый провод устройства — к белому проводу удлинителя;
• чёрный провод устройства — к чёрному проводу удлинителя.

Удлинитель → второе устройство

• зелёный провод удлинителя — к коричневому проводу устройства;
• белый провод удлинителя — к синему проводу устройства;
• чёрный провод удлинителя — к чёрному проводу устройства.
